宽带IP接入网室内设备箱
【产品描述】：适用于新建小区或旧小区改造,提供24户数据应用(每户一个数据端口)为宽带网络交换设备提供稳定的、高品质的、高速传输通道。

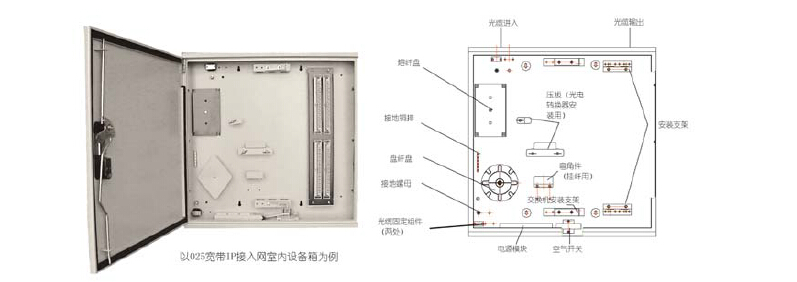

宽带IP接入网室内设备箱
适用于新建小区或旧小区改造,提供24户数据应用(每户一个数据端口)为宽带网络交换设备提供稳定的、高品质的、高速传输通道。提供全面支持宽带接入:ADSL、ISDN、ATM155/622M、Ethernet、Fast Ethernet、Giga Ethernet等。
产品特性：
明装,可安装一台网络交换机(交换机最大尺寸445mm×305mm×44.5mm),1个光电转换器,光口可在任意方向；
光纤管理和熔接装置,熔接盘可堆叠为8芯,16芯或24芯,光缆可选从箱体上方或下方进入箱体；
提供2U的19”标准安装空间，可选安装100-150回线高频模块、100-200回线110系列理线架或24口Patch Panel和管理线盘,由用户根据需要选配；
交换机与光电转换器、熔纤盘为堆叠结构；
箱体采用优质冷轧钢板,表面采用静电粉末喷涂,美观大方,门锁采用十字锁芯,上下有插销,三点定位锁紧后牢固可靠；
门可拆卸,安装调测方便、箱体底部引伸设计,使整个箱体挂墙时平稳牢固；
可选空气开关,接地铜排；
外形尺寸600×600×105(高×宽×厚)(mm)
宽带IP接入网室内设备箱产品选配表
| NPL4.100.015 YOL410000150 |
NPL4.100.016 LYOL410000160 |
NPL4.100.024 LYOL410000240 |
NPL4.100.025 LYOL410000250 |
NPL4.100.026 LYOL410000260 |
NPL4.100.028 LYOL410000280 |
NPL4.100.034 LYOL410000340 |
NPL4.100.056 LYOL410000560 |
NPL4.100.074 LYOL410000740 |
|||
| 箱体采用优质冷压板 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 表面粉喷或镀锌处理 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 安装方式:明/暗装 | 明装 | 明装 | 明装 | 明装 | 明装 | 明装 | 暗装 |
暗装 |
明装 | ||
| 外形尺寸(mm)高 x 宽 x 厚 | 600x450x105 | 600x500x105 | 600x500x150 | 600x500x150 | 600x500x150 | 600x500x150 | 660x710x120 | 660x710x160 | 800x600x200 | ||
| 埋墙尺寸(mm)高 x 宽 x 厚 | ○ | ○ | ○ | ○ | ○ | ○ | 660x660x100 | 600x650x140 | ○ | ||
| 是否有三点定位,锁紧后更牢固 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 可安装网络交换机空间 | 1U | 1U | 2U | 1U | 2U | 2U | 1U | 2U | 2U | ||
| 是否可翻转 | √ | √ | × | × | × | × | × | × | × | ||
| 是否可安装光电转换器 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 是否含光缆固定、管理装置 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 是否含有熔纤装置 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 可熔纤芯数 | 8/16/24 | 8/16/24 | 8/16/24 | 8/16/24 | 8/16/24 | 8/16/24 | 8/16/24 | 8/16/24 | 8/16/24 | ||
| 空气开关 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 接地铜排 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 三位电源插座 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 19"标准安装空间 | ○ | ○ | ○ | 2U | 3U | 3U | 2U | 3U | 6U | ||
| 光缆及数据缆进线方向 | 光缆可选从箱体上方或下方进入箱体 |
|
|||||||||
